ESBE

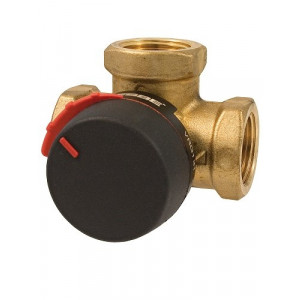

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

Teplota média: _____________________________ max. (trvalá) +110 ºC

________________________________________max. (dočasná) +130 ºC

___________________________________________________ min. -10 ºC

Moment (při jmenovitém tlaku), DN15-32: __________________ < 3 Nm

DN40-50: __________________ < 5 Nm Netěsnost v % *:

________________________________________< 0,05

Pracovní tlak: ____________________________________ 1 MPa (10 bar)

Max. rozdíl tlakové ztráty: ________________ Směšování, 100 kPa (1 bar)

____________________________________ Rozdělování, 200 kPa (2 bar)

Uzavírací tlak: ___________________________________ 200 kPa (2 bar)

Regulační rozsah Kv/Kvmin, A-AB: _____________________________100

Připojení: _______________________________ Vnitřní závit, EN 10226-1

_________________________________________ Vnější závit, ISO 228/1

Média: _______________________________Topná voda (podle VDI2035)

_________________________________ Směs vody/glykolu, max. 50%**

(s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

_________________________________ Směsi vody/ethanolu, max. 28%

Materiál

Tělo ventilu: ____________________ Mosaz odolná proti ztrátě zinku, DZR

Šoupátko: ___________________________________Mosaz odolná oděru

Dřík a pouzdro: ____________________________________Kompozit PPS

O-kroužky: ______________________________________________ EPDM

Směrnice 97/23/ES o tlakových zařízeních, článek 3.3 *

Rozdílový tlak 100 kPa (1 bar)

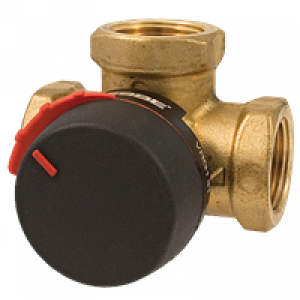

echnická Data
Tlaková třída:_____________________________________ PN 10
Teploty média:_________________________ max. trvalá +110şC
__________________________________ max. dočasná +130şC
____________________________________________ min. -10şC
Ovládací síla (při nominálním tlaku) DN15-32:_________ < 3 Nm
DN40-50:_________ < 5 Nm
Netěsnost v % *:_ _____________________ Směšování < 0.05%
___________________________________ Rozdělování < 0.02%
Pracovní tlak:_____________________________1 MPa (10 bar)
Max. rozdíl tlakové ztráty:________ Směšování, 100 kPa (1 bar)
_____________________________Rozdělování, 200 kPa (2 bar)
Uzavírací tlak:_ ___________________________ 200 kPa (2 bar)
Regulační rozsah Kv/Kvmin, A-AB:_ _____________________ 100
Připojení:_________________________Vnitřní závit, EN 10226-1

Materiál
Tělo ventilu a šoupátko:_ _____________ Mosaz DZR, CW 602N
Osa a průchodka:___________________________ Kompozit PPS
O-kroužky:_______________________________________ EPDM

echnická Data
Tlaková třída:_____________________________________ PN 10
Teploty média:_________________________ max. trvalá +110şC
__________________________________ max. dočasná +130şC
____________________________________________ min. -10şC
Ovládací síla (při nominálním tlaku) DN15-32:_________ < 3 Nm
DN40-50:_________ < 5 Nm
Netěsnost v % *:_ _____________________ Směšování < 0.05%
___________________________________ Rozdělování < 0.02%
Pracovní tlak:_____________________________1 MPa (10 bar)
Max. rozdíl tlakové ztráty:________ Směšování, 100 kPa (1 bar)
_____________________________Rozdělování, 200 kPa (2 bar)
Uzavírací tlak:_ ___________________________ 200 kPa (2 bar)
Regulační rozsah Kv/Kvmin, A-AB:_ _____________________ 100
Připojení:_________________________Vnitřní závit, EN 10226-1

Materiál
Tělo ventilu a šoupátko:_ _____________ Mosaz DZR, CW 602N
Osa a průchodka:___________________________ Kompozit PPS
O-kroužky:_______________________________________ EPDM

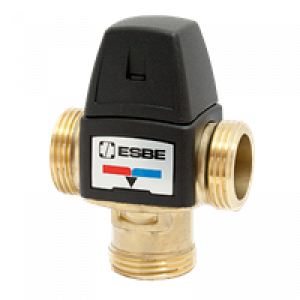

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

Pracovní tlak: ___________________________________1,0 MPa (10 bar)

Rozdílový tlak: ____________________ Směšování, max. 0,3 MPa (3 bar)

Teplota média, VTA350, VTA550: ______________________ max. 95 °C

                            VTA550: _____________________ dočasná max. 100 °C

Teplotní stabilita, VTA350: _______________________________ ±2 °C*

                                  VTA550: ______________________________ ±4 °C**

Připojení: ___________________________ Vnitřní závit (Rp), EN 10226-1

______________________________________ Vnější závit (G), ISO 228/1

_____________________________________ Vnější závit (R), EN 10226-1

_________________________________Svěrné kroužky (CPF), EN 1254-2

Materiál

Skříň ventilu a další kovové součásti v kontaktu s médiem:

______________________________ Mosaz odolná proti ztrátě zinku, DZR

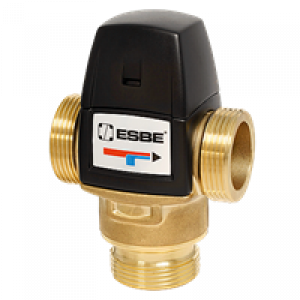

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

racovní tlak: ___________________________________1,0 MPa (10 bar)

Rozdílový tlak: ____________________ Směšování, max. 0,3 MPa (3 bar)

Teplota média, VTA320, VTA520: ______________________ max. 95 °C

                            VTA520: _____________________ dočasná max. 100 °C

Teplotní stabilita, VTA320: _______________________________ ±2 °C*

                               VTA520: _______________________________ ±4 °C**

Připojení: ___________________________ Vnitřní závit (Rp), EN 10226-1

______________________________________ Vnější závit (G), ISO 228/1

_____________________________________ Vnější závit (R), EN 10226-1

_________________________________Svěrné kroužky (CPF), EN 1254-2

Materiál

Skříň ventilu a další kovové součásti v kontaktu s médiem:

______________________________ Mosaz odolná proti ztrátě zinku, DZR
