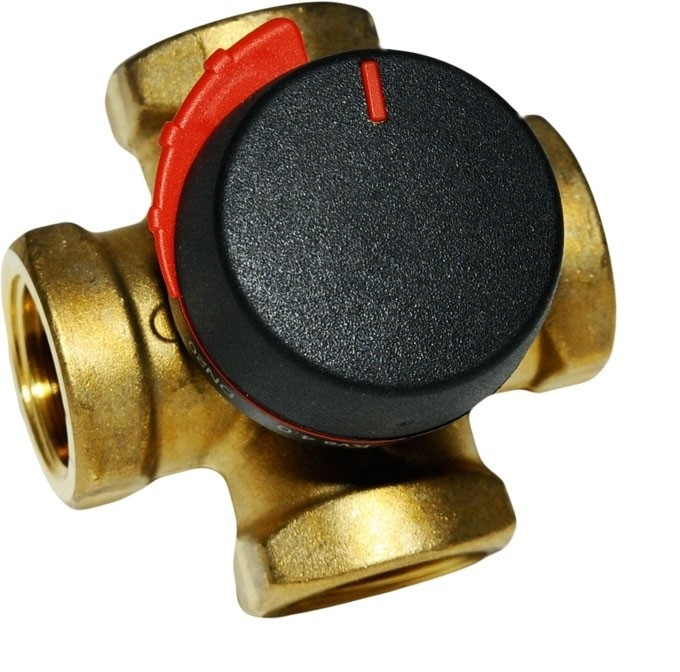

Esbe ventil čtyřcestný směšovací VRG 141 11640400

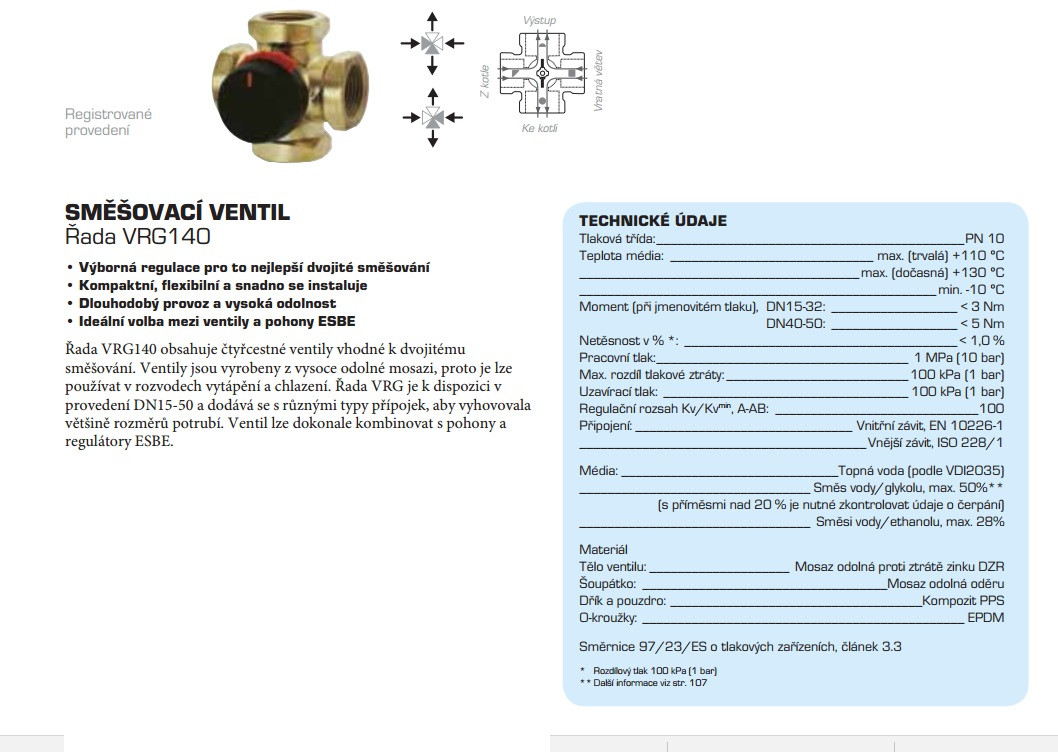

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

Teplota média: _____________________________ max. (trvalá) +110 ºC

________________________________________max. (dočasná) +130 ºC

___________________________________________________ min. -10 ºC

Moment (při jmenovitém tlaku), DN15-32: __________________ < 3 Nm

DN40-50: __________________ < 5 Nm

Netěsnost v % *: _______________________________________ < 1,0 %

Pracovní tlak: ____________________________________ 1 MPa (10 bar)

Max. rozdíl tlakové ztráty: __________________________100 kPa (1 bar)

Uzavírací tlak: ___________________________________ 100 kPa (1 bar)

Regulační rozsah Kv/Kvmin, A-AB: _____________________________100

Připojení: _______________________________ Vnitřní závit, EN 10226-1

_________________________________________ Vnější závit, ISO 228/1

Média: _______________________________Topná voda (podle VDI2035)

_________________________________ Směs vody/glykolu, max. 50%**

(s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

_________________________________ Směsi vody/ethanolu, max. 28%

Materiál

Tělo ventilu: ____________________ Mosaz odolná proti ztrátě zinku DZR

Šoupátko: ___________________________________Mosaz odolná oděru

Dřík a pouzdro: ____________________________________Kompozit PPS

O-kroužky: ______________________________________________ EPDM

Směrnice 97/23/ES o tlakových zařízeních, článek 3.3 *

Rozdílový tlak 100 kPa (1 bar) **
