Radiátory

RADIK KLASIK

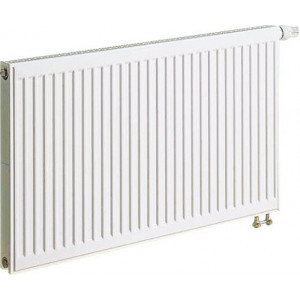

Deskové otopné těleso s bočním připojením

Model RADIK KLASIK je deskové otopné těleso v provedení KLASIK, které umožňuje levé nebo pravé boční připojení na rozvod otopné soustavy. Svou konstrukcí je RADIK KLASIK určen pro otopné soustavy s nuceným nebo samotížným oběhem.

Ze zadní strany modelu RADIK KLASIK jsou přivařeny dvě horní a dolní příchytky. Otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek. Výjimku tvoří desková otopná tělesa výšky 200 mm, která nemají ze zadní strany navařeny příchytky.

Výška (H)            200, 300, 400, 500, 600, 900 mm

Délka (L)              400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm

Hloubka (B)

- Typ 10                47 mm

- Typ 11                63 mm

- Typ 20                66 mm

- Typ 21                66 mm

- Typ 22                100 mm

- Typ 33                155 mm

Připojovací rozteč           h = H - 54 mm

Připojovací závit              4 x G½ vnitřní

Nejvyšší přípustný provozní přetlak       1,0 MPa

Nejvyšší přípustná provozní teplota       110 °C

Připojení otopného tělesa          levé nebo pravé boční

Tlaková ztráta   Tlaková ztráta otopného tělesa pro dané provozní podmínky se stanoví výpočtem pomocí hodnoty průtokového součinitele AT popř. součinitele odporu ξT
